今天，我們將一起深入了解研華EPC-3086這款嵌入式工控主機。這款機器憑借其靈活的擴展能力和強大的性能，在眾多工業應用場景中脫穎而出。我們將從主板參數、接口配置、擴展方案等多個方面進行全面介紹。
一、主板參數概覽
研華EPC-3086的主板采用了H310芯片組，支持LGA1151架構的英特爾酷睿8代和9代I3/I5/I7處理器。內存方面，它支持高達64GB的DDR4內存，存儲方面則配備了2個SATA接口和1個mSATA插槽。這樣的配置保證了機器在處理各種工業任務時的穩定性和高效性。
二、IO接口配置

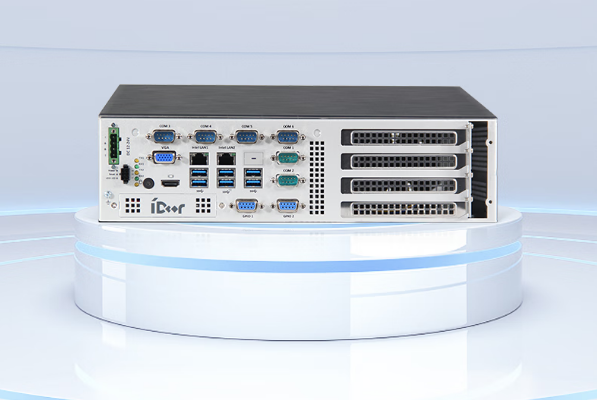

EPC-3086的IO接口統一集成在前面板一側，這種單側出線的設計方便機器裝入機柜等場景使用。前面板左側包括了6個COM口、2個英特爾千兆網口、4個USB3.0接口和2個USB2.0接口，2個GPIO口、以及1個VGA接口和1個HDMI接口。機器內部還帶有2個USB3.0接口。這些接口的配置充分滿足了工業應用中對于數據傳輸和控制的需求。
三、擴展方案介紹

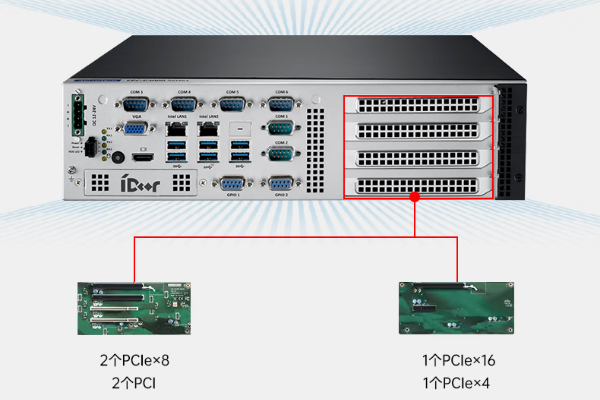

研華EPC-3086的擴展能力是其一大亮點。通過更換不同的擴展板，可以獲得不同的擴展插槽，用以安裝各種擴展卡，如視頻采集卡、串口通信卡、CAN總線卡、數據采集卡、運動控制卡、POE網口卡等。目前，研華提供了四塊不同配置的擴展板，以滿足各種應用場景的擴展需求。
1.第一塊擴展板帶有1個PCIe*4插槽和2個PCI插槽，適用于需要同時連接多種設備的場景。
2.第二塊擴展板帶有1個PCIe16插槽和1個PCIe4插槽，適合需要高速數據傳輸和處理的場景。
3.第三塊擴展板帶有PCIe16插槽和3個PCIe4插槽，為需要連接多個高性能擴展卡的場景提供了充足的擴展能力。
4.第四塊擴展板帶有PCIe16插槽和3個PCIe1插槽，適用于對擴展卡性能要求不高的場景。
四、應用案例展示
除了介紹擴展板的配置，我們還為大家列舉了幾個成熟的擴展方案，包括機器視覺+運動控制解決方案、深度學習的解決方案和無人駕駛的解決方案。這些方案都是基于研華EPC-3086的強大性能和靈活擴展能力而設計的，可以為各種工業應用提供穩定、高效的解決方案。
五、總結與定制服務
研華EPC-3086作為一款高性能的嵌入式工控主機，其強大的性能和靈活的擴展能力使其在眾多工業應用場景中脫穎而出。通過更換不同的擴展板，可以滿足各種應用場景的擴展需求。如果您有其他的工控擴展需求，歡迎隨時聯系我們，我們將根據您的需求給出定制化解決方案。
